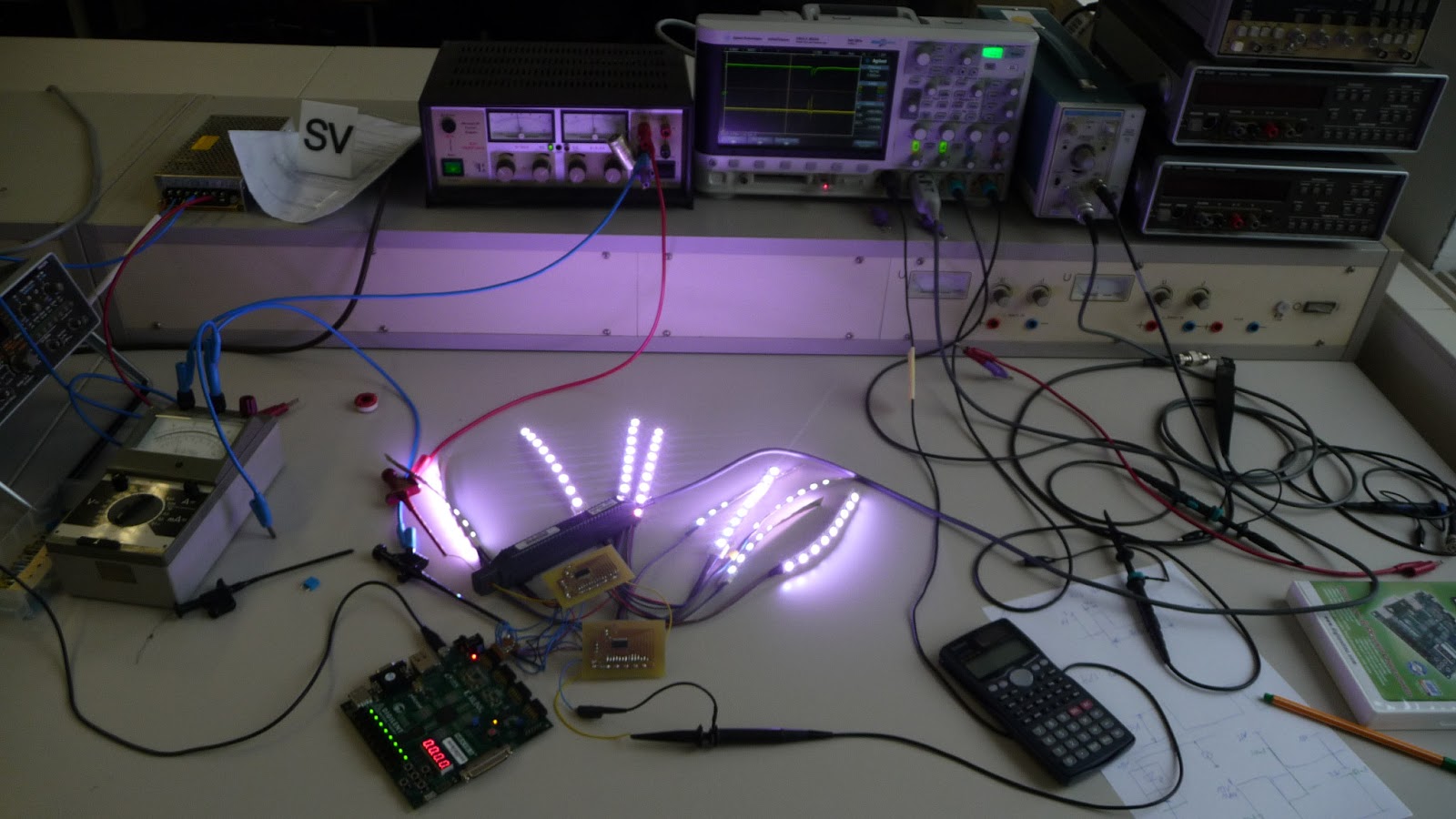

Wie man sieht, können wir auch schon bunt und uns mal wieder selber blenden bei so viel Licht ;)
Hier leuchten gerade 90 LEDs und ein Oszi hängt dran. Wir sind bei einer PWM-Frequenz von etwa 3 kHZ mit ganz ganz hässlichen Spannungsspitzen beim Ein-/Ausschaltvorgang... guckst du hier:

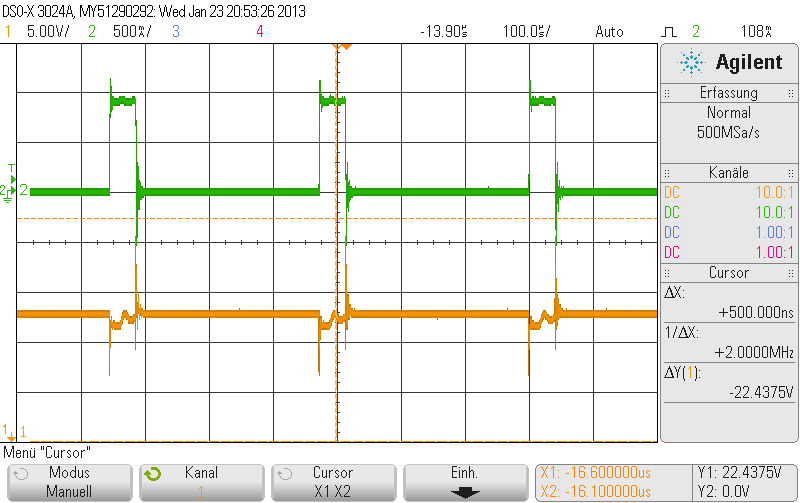

Hier haben wir eine mittlere Spannung (orange) von etwa 13V. Die Einbrüche beim Einschalten des LED Stroms (grün) gehen bis auf 4V runter. Die Spannungsspitzen beim ausschalten betragen sogar 25V. Das ist natürlich alles andere als eine konstante Spannung. Ein Kondensator mit 100nF direkt an der Treiberplatine zwischen den 13,5V und GND brachte schon eine Reduzierung dieser Ausreißer.
Jetzt sind allerdings währen der Strom fließt immer noch Schwingungen auf unserer Spannung gewesen, die wir gerne auch beseitigt hätten. Also einen 4,7mF Elko direkt an die Spannungsquelle.
Nun kommen wir der Sache schon erheblich näher. Apopros näher kommen, hier noch eine Pulsbreite (hier ca. 10%) etwas höher gesampled.
Für den Testaufbau ist das ausreichend, wie wir fanden. Auf unserem Platinenlayout haben wir 30 Plätze für SMD Keramik Kondensatoren vorgesehen, um die Spitzen in den Griff zu bekommen. Für die Glättung während der Stromflussphase sind 7 Elkos vorgesehen. Wir hoffen es reicht, wenn nicht hängen wir noch eine Elko Platine zwischen.
Ansonsten ist zum Design relativ wenig zu sagen, 12 Treiber auf einem Board, alle SDI/SDOs in Reihe und Pinheader (nutzen allerdings nur deren Löcher) um die LED-Leitungen an die Treiber zu bekommen. Platine sollte morgen fertig sein, dann bestücken und wir können unseren ersten Testaufbau mit 64 Stribes wagen.
Wie man sieht, sind wir schon fast fertig. Naja, ich sagte ja fast, oder?
